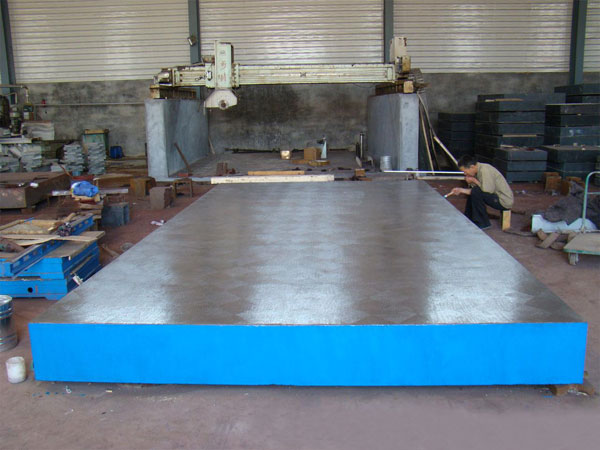

高精度铸铁平板出现气孔现象的原因

高精度铸铁平板出现气孔现象的原因：

　　高精度铸铁平板在铸造的过程中容易出现气孔现象，而这种气孔现象又分为析出性气孔、反应性气孔、侵入性气孔，下面就给大家简单介绍下每种气孔出现的原因。

　　1、高精度铸铁平板析出性气孔：析出性气孔是溶解在金属液中的气体，当金属液凝固时，气体从金属液中析出而形成的气孔。而在冷却的过程中，被溶解的气体便不断地析出，尤其是在凝固的阶段，气体析出为强烈。在同一合金中，温度越高，气体的溶解度随之增大。析出性气孔的特性是数量多而分散，尺寸较小，形状成圆形，椭圆形和针状，往往分布在铸件的断面处，同一炉次的铸件中多数有这类缺陷。由于析出气体所形成的气泡很小，金属液的流动性已很低时，小气泡难以聚集上浮， 就会在铸件内形成大量的分散的小孔。

　　2、高精度铸铁平板反应性气孔：凡是铸型于金属液之间发生化学反应而产生的气体所形成的气孔，统称为反应性气孔。反应性气孔在铸件热处理以前很难发现，在热处理消除表面的氧化皮后显露。反应性气孔常出现在铸钢件和球墨铸铁件上。反应性气孔的特性是孔内的表面光滑，一般的孔径在1-3mm，常出现在铸件的表皮下1-2mm处，故又称为皮下气孔。

　　3、高精度铸铁平板侵入性气孔：侵入性气孔是铸型在金属液的热作用下所产生的气体侵入金属液后造成的。它的特性是数量较少，尺寸较大，孔壁光滑，表面有光泽或轻微的氧化色。侵入性气孔一般成椭圆形或者梨形。梨形气孔的方向即是气体侵入的方向。

　　在购买了高精度铸铁平台应该如何正确操作才不会导致变形呢，不易变形的前提下就是选合格的高精度铸铁平板，要经过自然时效处理或者人工热处理减少内应力等符合标准工艺的。在如何操作上有几点介绍：

　　1.明确采购的高精度铸铁平板用途以及使用范围和相关人员的操作情况如何，做一了解。

　　2.具体了解到高精度铸铁平板使用的环境。如强烈高温以及零下地温都是不易使用的。

　　3.高精度铸铁平板的平面上不易长久放置沉重工件，以及影响对角出现变形。

　　4.在高精度铸铁平板使用中，务必轻拿轻放任何工具减少磕碰，和必免过大的冲压力

　　5.高精度铸铁平板坚持做好日常点点滴滴的维护工作，细节很重要，可以延长使用寿命！
