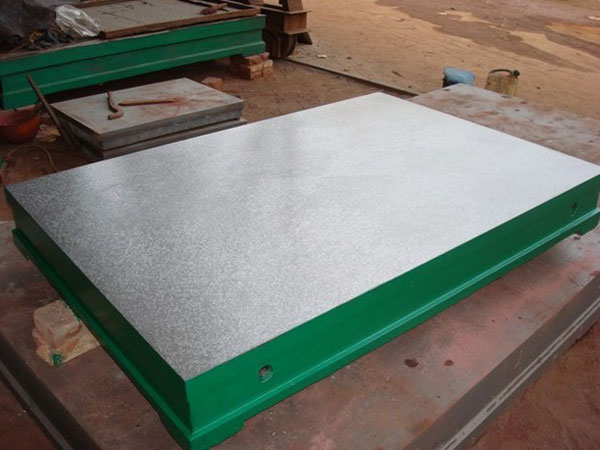

河北铸铁平板铸造技术要求及浇注工艺要求：

　　河北铸铁平板具有良好的抗磨损性能灰口铸铁件，主要化学成分以碳化物的形式分布在金属基本组织中的，其主要技术要求有以下几点;

　　河北铸铁平板铸件的浇口、冒口飞边毛刺，粘砂应清除干净。河北铸铁平板在清整和处理过程中，不允许使用火焰切割、电弧气刨切割、电焊切割等。

　　河北铸铁平板表面粗糙度应符合图样或订货合同规定，如图样或合同中没有规定河北铸铁平板表面粗糙度，其应符合该产品的相应国家标准。不允许有裂纹和影响使用性能的夹渣、夹砂、冷隔、气孔、缩孔、缩松等铸造缺陷。

　　河北铸铁平板的几何形状、尺寸、重量及其公差度应符合图样或订货合同规定，如图样和订货合同中无规定，其尺寸公差度应达到GB/T6414—1999中CT13级的规定，河北铸铁平板重量公差应达GB/T11351—1989中MT13级规定。由制造商根据河北铸铁平板的技术要求和使用条件，选择制造商认为对河北铸铁平板使用最有力的热处理规范和供货状态。

　　河北铸铁平台铁水的熔炼;除了严格按化学成分进行配料外，在选用生铁、钢坯、回炉铁之前，尽可能减少原料锈蚀严重，氧化杂质过多，对过多的浮土渣应先筛除，在熔炼成铁水后，应在电炉内及时打渣，铁水中残渣、硫化物会上浮至表面，应撒上铸造用聚渣剂进行去除，以提高铸铁平板铁水纯净度。

　　河北铸铁平板浇注前对铁水包、浇口杯等储水工具应修彻彻底，刷上耐火材料并烘干，尽可能度杜绝浇注环节中耐火料脱落进入铁水造成的二次夹渣;同时对铁水包、浇注包在使用前还应先放入部分铁水进行预热，避免铁水降温，以利于提高铁水流动性、充型性。

　　目前河北铸铁平板消失模实型铸造工艺，均采用干砂填充埋箱真空负压下浇注，铁水在分解置换铁检验平台泡沫模型时，若铁水浇注速度滞后于泡沫分解速度，在负压状态下，干砂快速位移，替换铸铁平台泡沫模型分解后的空隙，便会出现‘塌型’铸造缺陷，直接导致铸铁检验平台铸件报废。另外，铁水温度低，或浇注系统设置不合理，铁水在置换分解泡沫时，铁水凝固结晶加快，泡沫未能全部分解便包裹在铁水内，造成铸铁平板的‘碳缺陷’而渗漏或报废。

　　河北铸铁平板浇注系统涂料层强度控制;为了减少浇注过程中铁水对涂料的破坏，要求浇道涂料强度应高一些，在浇道转角处适当增加涂料厚度，且烘烤干燥确保强度，尽可能有圆角过度减缓死角冲刷力。

　　综合分析，河北铸铁平板消失模实型铸造的生产以有多年，在工艺控制方面多数厂家积累了不少经验，但作为铸造行业来说，对铸铁焊接平台铸件的质量影响存在方方面面的因素，但最为关键在于生产现场管理控制中，加强河北铸铁平板生产一线的质量工艺监督管理，对工序质量的严格把关以及对操作工人的严格培训，杜绝人为因素干扰，同时加强河北铸铁平台生产数据的统计分析比较，对铸造生产企业来说是最为务实的。
