铸铁平板平面度误差的测量方法介绍

铸铁平板平面度误差的测量方法介绍：

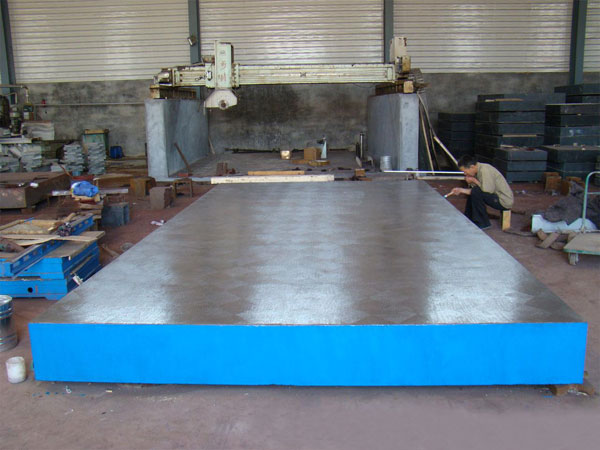

　　铸铁平板从锻造毛坯到成品使用要经由多次的吊装和运输，安装平板的周围都设计了吊装口，吊装安装平板时要按工序要求操纵，才可以使运。这样才可以保证安装铸铁平板不变形。铸铁平板在吊装过程中要考虑有可能泛起的一些意想不到的情况会发生，提前作好预备，铸铁平板的成品重量有的可以达到50吨，所以吊装是铸铁平板可以放心使用的一个不可忽视的环节。铸铁平板对于平面度误差测量的常用方法有如下几种：

　　平晶干涉法：用光学平晶的工作面体现理想平面，直接以干涉条纹的弯曲程度确定被测表面的平面度误差值。主要用于测量小平面，如铸铁平台的工作面和千分尺测头测量面的平面度误差。

　　打表测量法：打表测量法是将被测零件和测微计放在标准平板上，以标准平板作为测量基准面，用测微计沿实际表面逐点或沿几条直线方向进行测量。打表测量法按评定基准面分为三点法和对角线法：三点法是用被测实际表面上相距远的三点所决定的理想平面作为评定基准面，实测时先将被测实际表面上相距远的三点调整到与标准平板等高；对角线法实测时先将实际表面上的四个角点按对角线调整到两两等高。然后用测微计进行测量，测微计在整个实际表面上测得的大变动量即为该实际表面的平面度误差。

　　液平面法：液平面法是用液平面作为测量基准面，液平面由“连通罐”内的液面构成，然后用传感器进行测量。此法主要用于测量大平面的大型铸铁平板平面度误差。

　　光束平面法：光束平面法是采用准值望远镜和瞄准靶镜进行测量，选择实际表面上相距远的三个点形成的光束平面作为平面度误差的测量基准面。

　　激光平面度测量仪：激光平面度测量仪用于测量大型铸铁平板平面的平面度误差。
