河北V型架是做什么用的你知道吗？

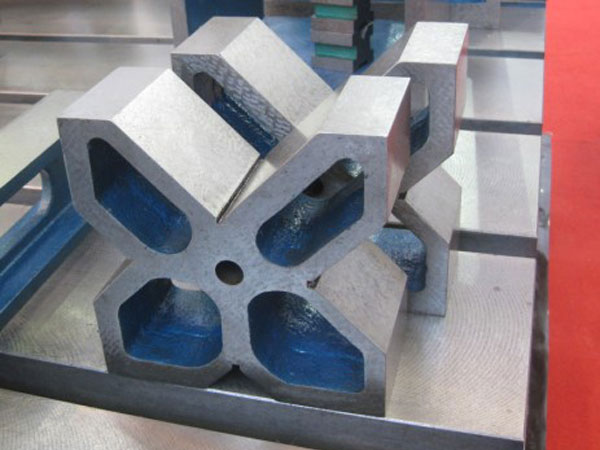

　　河北V型架是一种比较特殊的定位元件。由于它是一个单独定位元件，但它的定位基面的结构要素却不是单一的，有两个定位平面，从某种意义上来讲这种形式的定位可看作是两个平面的组合定位。因此，它的定位基准的确定就不能象分析单一定位基面那样简单。

　　河北V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。

　　河北V型架定位误差的计算常用的有合成法和位置法两种方式，我们曾用函数法推导定位误差公式，方法比较简便实用。位置法和函数法在计算组合定位误差时，有着明显的优越性。我公司生产铸铁平台

　　用函数法就是先要建立要求保证尺寸的函数式，然后进行微分，算出加工误差，其中的一部分为定位误差。用此方法时先要确定对刀尺寸，传统中心论者以工件的定位基准至刀块对刀表面的尺寸作为对刀尺寸，如前所述，这种方法由于中心线位置受检验心轴直径误差的影响而不确定，使其失之，而两平面交线是确定的，故以其对D块对刀表面的尺寸对刀可免除检验心轴精度的影响。
