斜垫铁的安放位置和其施工方法

斜垫铁的安放位置和其施工方法：

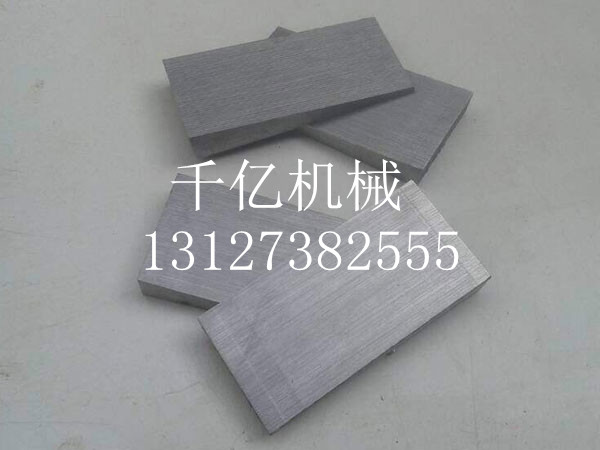

    千亿机械厂家生产的斜垫铁一般应在靠近地脚螺栓的两侧安放，称标准垫法。根据设备底座的大小、构造型式和地脚螺栓间距的不同，还有不同的垫法。例如：当设备底座小i地脚螺栓间距较近时，可采用在两根地脚螺栓之间只安放一组垫铁的十字垫法(图3)；当地脚螺栓间距较远时，除采用标准垫法外，还需采用在中间增加一组垫铁的辅助垫法；对大型设备可根据底座形状和地脚螺栓间距的大小，采用包括标准垫法、十字垫法和辅助垫法的混合垫法。

    每一垫铁组的垫铁块数越少越好，一般不宜超过5块，其高度为50～100mm，放置要平稳，接触要良好。设备找平、找正后，每一垫铁组都要被压紧，各垫铁问应相互点焊牢固；垫铁应露出设备底座外缘10～50cm。

    在设备底座和基础表面间设置垫铁的作用是：(1)调整设备的标高和水平度；(2)矫正设备底座的微量变形；(3)将设备的负荷(包括设备重量、地脚螺栓拉紧力和其他附加力等)传递给基础；(4)使设备底座与基础面间保留   的距离，以确保二次灌浆层能

    充满设备底座底面与基础表面之间的空隙；(5)设备不作二次灌浆时，斜垫铁对设备的振动有阻尼作用。

    斜垫铁的负荷和面积:垫铁和灌浆层承受负荷有三种情况：(1)当垫铁组数较多，且无灌浆层，或有灌浆层只起固定垫铁和防止水、油流入底座下等作用时，负荷全部由垫铁承受。(2)当垫铁组有   数量，每组垫铁均垫稳、垫实，且灌浆层与设备底座底面接触紧密时，负荷由垫铁和灌浆层共同承受。(3)当设备底座下垫铁组数较少或采用无垫铁安装，斜垫铁或调整螺钉只起设备找标高、找水平作用，灌浆层和设备底座底面接触紧密时，负荷全部由灌浆层承受。

    一般斜垫铁的施工方法有研磨法、压浆法、座浆法和无垫铁安装法。

    研磨法是设备安装中使用历史   长、普遍采用的方法。其作法是：将垫铁放置处的混凝土基础表面浮浆除掉并用平锤錾平，用平垫铁与之磨合，直至达到垫铁不翘脚，接触点均匀(接触面积应达70％以上)，标高、水平度符合设定值。

    压浆法利用螺栓调整垫铁压紧灌浆层并对设备安装进行精调整，使垫铁与设备底座及灌浆层紧密接触的施工方法。其作法是：在地脚螺栓的适当位置上焊一根小圆钢作为螺栓调整垫铁的支承，当设备用临时垫铁安装初步找平后进行二次灌浆，同时在设备底座与小圆钢中间装入调整垫铁，在灌浆层达到初凝后调整垫铁的升降块压紧设备底座底面和灌浆层，当灌浆层达到规定强度的75％以后拆除临时垫铁，再用螺栓调整垫铁精调设备的水平度和标高。

    座浆法的施工步骤是：用风镐打锅底形座浆坑一   余物及用压缩空气吹扫～用水冲洗座浆坑，经充分润湿后   积水一用座浆标号水泥灰浆涂于坑壁一座浆坑支模一用规定配比的座浆料经充分搅拌均匀后分层捣固至浆浮于表面，并做成馒头状的座浆墩一放置平垫铁并控制标高和水平度一拍实垫铁四周的座浆料后复查标高和水平度。座浆养护期间不许碰动，气温在0℃以下时应保温，酷暑时应充分湿润。

    无垫铁安装法是利用临时调整垫铁或调整螺钉进行设备的找平、找正、找标高，然后二次灌浆。养护后抽掉临时垫铁，其空洞再次补灌；也有的利用少量临时调整垫铁进行设备定位，二次灌浆后不再取出。经养护后的灌浆层与设备底座应紧密接触，承受设备的全部负荷。无垫铁安装法的灌浆材料可采用高标号早强快硬微膨胀水泥砂浆，为了确保灌浆层有足够的强度以传递载荷，应将灌浆层的高度增大到100～200mm，对于空心的设备底座要采用压力灌浆工艺将浆料填满底座下的空腔。
