T型槽平台的平面度级别及其计算方法

T型槽平台的平面度级别及其计算方法：

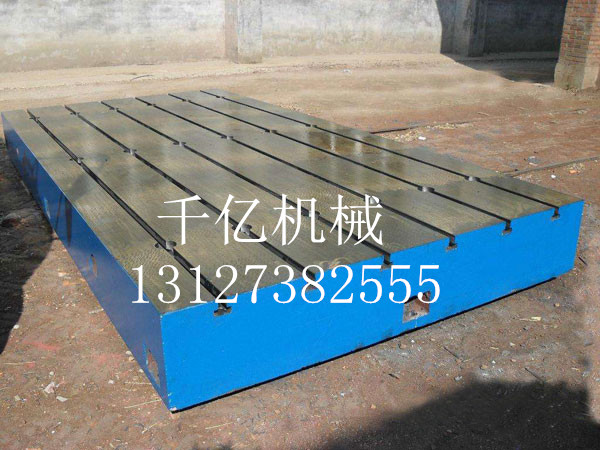

    T型槽平台工作面加工有T型槽,主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平面。

    T型槽平台使用高强度铸铁HT200-300 工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年），T型槽平台的工作面采用刮削工艺，T型槽平台工作面上可加工V形、T形、U形槽和圆孔、长孔等，可用来固定动力机械设备。使用该产品的精度稳定，性能好。

    T型槽平台的平面度可分为：

    ①A   :其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度 之测定之用, 常用于实验室。

    ②    :其平面度为A   之两倍误差,常用于工具检验室作量具之检验之用。我公司生产铸铁平台

    ③ B级:其平面度为A   之四倍误差,常用于工具检验室或在现场检验量具或划线之用。

    T型槽平板精度：按   标准计量检定规程执行，分别为0，1，2，3级四个级别。

    T型槽平台平面度计算公式：

    000级：1×（1+d/1000）1级：8×（1+d/1000）

    0 0级：2×（1+d/1000）2级：16×（1+d/1000）

    0级：4×（1+d/1000）3级：40×（1+d/1000）

    T型槽平台应采用   细密的灰口铸铁或合金等材料制造，其工作面硬度应达到170-220HB。T型槽平台工作面通常应采用刮削工艺。对采用刮削加工的3级T型槽平台工作面，其表面粗糙度Ra的   大允许值为5um。我公司生产配重铁

    T型槽平台采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积的接触点数见表3的规定，且任意25mm×25mm中的接触点数之间应不大于5点。

    T型槽平台工作面不得有严重影响外观和使用的砂孔、气孔、裂纹、缩松、划痕、碰伤、锈点等缺陷。T型槽平台的表面应   型砂且平整，涂漆牢固。
