使用高精度铸铁平台需要做到哪些

使用高精度铸铁平台需要做到哪些：

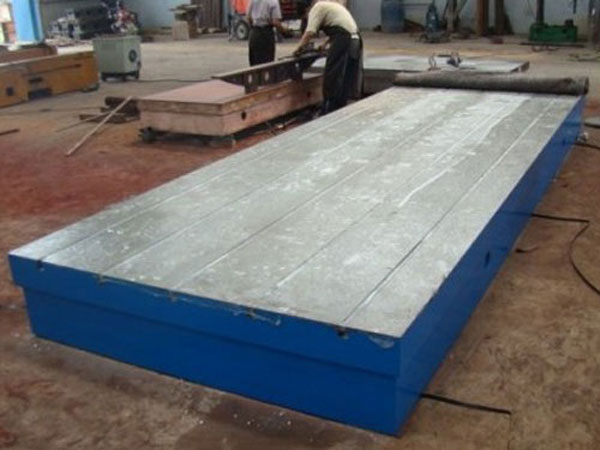

　　高精度铸铁平台适用于各种检验工作，测量用的基准平面，用于机床机械测量基准，检查零件的尺寸精度或形位偏差，并作划线。在机械制造中也是不可缺少的基本工具。为确保高精度铸铁平台在转移和使用过程中具有足够的刚性，需要从高精度铸铁平台的材料和结构形式两方面予以保证。为保证台面的平面度和刚性，选择厚度为10mm的钢板作为台面的基本材料。底座和固定支架等分别采用槽钢，以保证高精度铸铁平台的强度和刚度要求。整个机架重量40kg，预支撑的大重量100kg。整个焊接台主要由：固定支架、底座、固定焊台，可调焊台、高度调整装置、角度调整装置等几部分组成。

　　对于通用型高精度铸铁平板，一般台面为整体式的平整面或者带有定位凹槽的平面。该结构简单，但是无法适应各种形状多变的工件，对特殊的焊接位置安装定位困难，操作人员施焊技术难度大。这里将整体式台面换为由两部分组装而成的结构，分别为固定焊台和可调焊台。可调焊台的仰角可调节，进而可以实现对多种复杂形状的焊件进行安装和定位，以施焊调节，减轻操作强度。

　　焊件在焊接前、稳固的安装在高精度铸铁平台台面上，在受到焊接应力或者其它作用力时工件不能产生位移，否则将会影响焊接的正常进行和焊接质量。对于工件的夹紧，在两部分台面上分别开设长槽孔，配合螺栓1、压板2和锁紧螺母4能方便的对工件3进行安装和定位。工作时将工件的带固定部分放置于焊台和压板之间，通过螺栓连接将工件夹紧。

　　对于高度的调整，考虑到结构的性和操作性，选用类似螺旋千斤顶结构；依靠锁紧螺母和螺旋副的自锁特点可以使调节后的高度保持不变。工作过程中，转动高度调整手轮12，通过调节杆8带动锥齿轮6转动，进而使安装于高度调整丝杆的锥齿轮5转动，从而实现底座上下移动，实现高度的调整。在高度调整好之后，通过锁紧螺母14锁住调整后的高度，从而获得适宜的高度位置。高度调节范围为400mm－1000mm。

　　高精度铸铁平台一般依据《机械行业规范》JB/T　7974-2000规划生产。在高精度铸铁平台的规范和公司规范及铸铁焊接平台的运用需求中，能够依据实践中对铸铁平板的需求提出技能需求。规划高精度铸铁平台的技能需求本着以低成本到达可以的准则。
